• Promotor: Ayuntamiento de Madrid
• Plazo de ejecución: 13 meses
• Presupuesto (sin IVA): 4.025.694,49 euros.
• Año de terminación: 2011

DESCRIPCIÓN DEL PROYECTO

DEMOLICIONES Y DESMONTAJES

• Levantado de acerado: 4.700 m².
• Levantado de bordillo: 2.100 ml.
• Demolición de pavimento asfáltico: 2.100 ml.
• Demolición de base de hormigón: 1.500 m³.
• Demolición de hormigón armado: 800 m³.
• Desmontaje de farolas con sus báculos y luminarias: 28 Uds.

MOVIMIENTO DE TIERRAS

• Despeje y desbroce del terreno: 3.000 m².
• Excavación en desmonte por medios mecánicos: 3.500 m³.
• Formación de terraplén: 1.900 m³.
• Aligeramiento a base de poliestireno de alta densidad: 2.000 m³.

ESTRUCTURAS

• Prueba de estanqueidad de las losas de los túneles de Calle 30: 3.500 m²
• Impermeabilización bicapa con imprimación asfáltica de losas y cubiertas de estructuras: 4.000 m²
• Tratamiento de consolidación del terreno entre el túnel de la Línea 6 de Metro de Madrid y la cimentación del Pabellón Bonaparte, mediante inyección de cemento a través de tubo manguito: 800 ml de tubo manguito y 200 m³ de cemento.

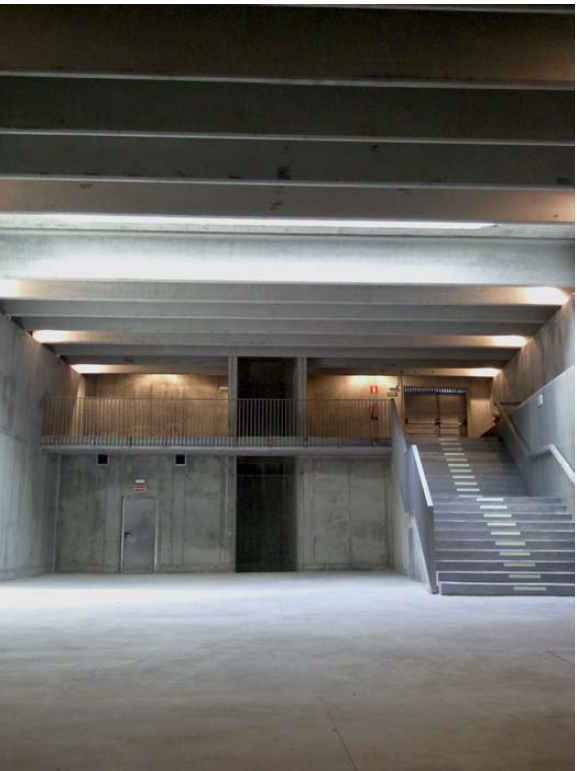

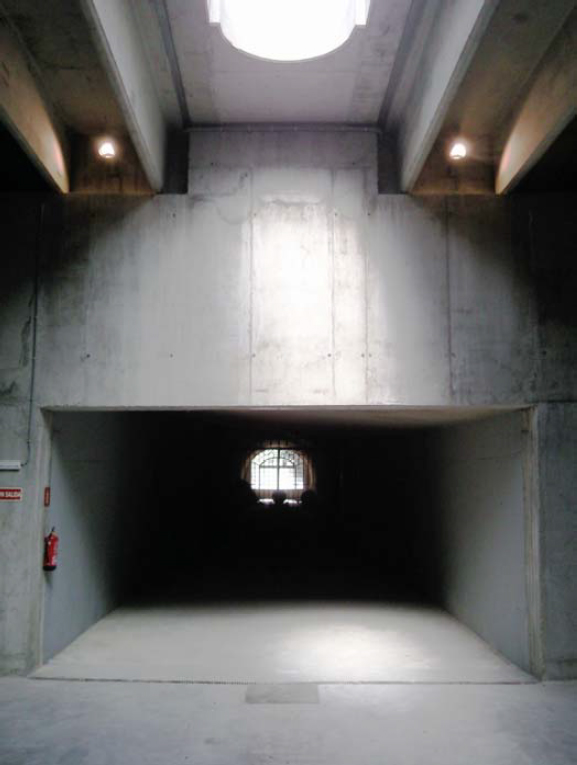

• Ejecución del Pabellón Bonaparte y muros de contención de tierras. El Pabellón engloba una Salida de Emergencia del túnel de la M-30 y el acceso peatonal subterráneo del siglo XIX denominado Túnel de Bonaparte. Delimita por uno de sus lados con la calzada de salida de los túneles de Calle 30 a Gta. San Vicente. El edificio se desarrolla verticalmente en dos plantas diferenciadas:
  • Una primera a nivel del túnel de Bonaparte y de la salida de emergencia de Calle 30, estáformada por muros corridos de hormigón armado con cimentación directa, muros apoyados directamente sobre la unión pantalla-losa de cubierta del túnel de la M-30 y muros apoyados sobre losa de hormigón armado.
  • El segundo nivel al que se accede por escaleras desde el nivel inferior, da lugar a una entreplanta, donde se encuentra la salida del edificio al Puente del Rey.
  • La cubierta se construye mediante placas prefabricadas de hormigón armado pretensado tipo TT, y vigas tipo R que delimitan lucernario. Sobre ella se construye jardín formado por especies arbóreas y arbustivas.

Las principales mediciones en este apartado, son estas:

• Acero corrugado B500S: 80.000 Kg.
• Encofrado metálico muro: 2.500 m².
• Hormigón HA-25 en cimentaciones y muros: 1.200 m³.
• Acero laminado SR275J en perfiles: 1.500 Kg.

PAVIMENTOS, REVESTIMIENTOS Y ACABADOS

Pavimentos

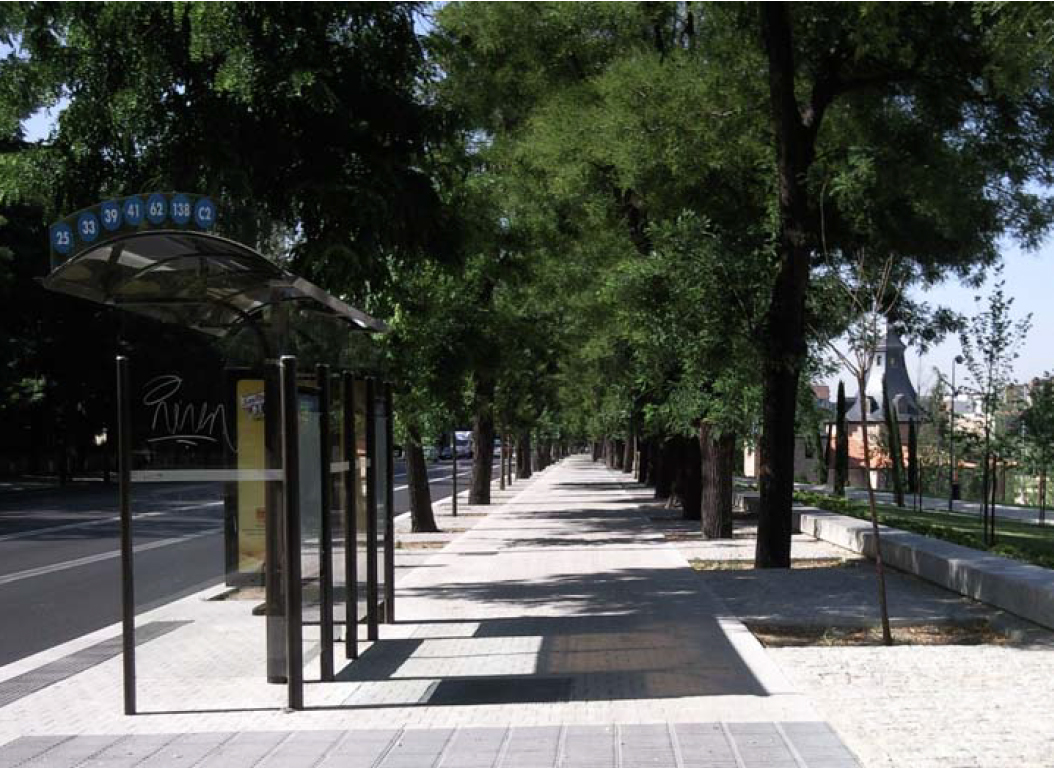

• Pavimentos de granito (adoquín aserrado, adoquín tronzado, losas de granito, etc.): 6.400 m².
• Albardilla de granito: 750 m.
• Bordillo granito de diversas dimensiones y tipos: 1.200 m.
• Mezcla Bituminosa en Caliente: 690 Tn ; Mezcla Bituminosa en Caliente - Microaglomerado: 80 Tn.

Revestimientos

• Piezas de granito para revestimiento de muros: 450 m².
• Panel vitrificado en salida de túnel Calle 30: 240 m².

Cerrajería:

• Pletina para alcorque dimensiones variables acero galvanizado 270x8mm: 1.500 m.
• Barandilla formada por pletinas en acero galvanizado: 150 m.
• Revestimiento de muros y armarios compañías mediante perfiles de acero T50.6: 160 m².
• Perfil acero galvanizado LD.200.100.12 para alcorque circular D=150cm: 150 m.
• Perfil laminado UPN 120: 220 m.

RED DE ALUMBRADO EXTERIOR

• Glorieta de San Vicente y en el Paseo de la Virgen del Puerto:
  • 23 Ud. de Columnas FUL 9 de ESCOFET con 1 proyectores de vapor de sodio de 75 w Sicompact A2 MINI de SIEMENS y 2 proyectores de vapor de sodio 150 w Sicompact A2 MINI de SIEMENS
  • 14 Ud. de Columnas FUL 10 de ESCOFET con 4 proyectores de vapor de sodio 150 w Sicompact A2 MINI de SIEMENS.
• Caminos ciclistas y peatonales:
  • 10 Ud. de Soportes modelo Lirio de Se'lux LPH 5100-1 de 5,1 m. de altura, con luminaria Lirio
• Grande de Se'lux de 70 w.
• Pabellón Bonaparte:
  • 16 Ud. Luminarias Lirio Olivio Medio de Se'lux con lámpara de halogenuros CDM-T de 70W
  • 8 Ud. Bloques autónomos de emergencia de 2 h de autonomía y 255 lum.
• Para la Instalación Eléctrica de Baja Tensión se ha instalado un centro de mando para el alumbrado, y
  un cuadro de baja tensión para el suministro eléctrico a los receptores del Pabellón de acceso al Túnel de
  Bonaparte.

JARDINERÍA Y RED DE RIEGO

• 3.500 Ud. plantación de distintas especies arbustivas.
• 215 Ud. plantación de distintas especies arbóreas.
• 600 m³ de suministro y extensión a máquina y perfilado a mano de tierras vegetales.
• 2.200 m² césped semillado.
• Para la red de riego, se seleccionan diferentes tipos de elementos de riego, siendo empleado uno u otro en función de las características del área a regar.

RED DE DRENAJE Y ALCANTARILLADO.

• 300 m de tubo dren de Ø400 mm.
• 400 m de dren francés con tubo dren PVC corrugado ranurado de Ø200 mm.
• 150 m tubería de PVC Ø315 mm.
• 54 Ud. Arqueta.

Los sistemas de drenaje definidos anteriormente evacuan las aguas pluviales recogidas a la red de
saneamiento existente.

MOBILIARIO URBANO

• Instalación de asientos y respaldos de madera sobre albardilla de granito, bancos de madera, bolardos y papeleras.

MEDIDAS DE AUSCULTACIÓN

Debido a que parte de las obras se realizaron sobre los túneles de Calle 30 y el túnel de la Línea 6 de
Metro de Madrid, fue necesario realizar las siguientes labores:

• Calle 30
  • Control de convergencias de pantallas.
  • Control de movimientos horizontales y verticales en la pantalla.
  • Control de movimientos verticales en la losa de cierre.
• Línea 6 de Metro de Madrid
  • Seguimiento de movimientos verticales en superficie mediante electroniveles automatizados.
  • Control de convergencias.
