• Localización: Camaleño(Cantabria)
• Promotor: Gobierno de Cantabria.
• Plazo de ejecución: 6 meses.
• Presupuesto (sin IVA): 1.075.811,67 euros.
• Año de terminación: 1996.

Principales unidades de obra

Construcción estación tratamiento de agua potable con todas las obras complementarias y auxiliares necesarias para el abastecimiento de agua del Plan Camaleño, así como un depósito de regulación de 300 m3 de capacidad.

Toma de agua. Captación existente:

• La captación de agua bruta se realiza del río Deva. En dicho punto se dispone de múltiples arquetas de captación de chapas hormigonadas con chapas de acero inoxidable perforadas superiormente.
• A partir de esta arqueta, mediante tubería de fundición dúctil centrifugado, con junta expres de 250 mm de diam, se transporta el agua hasta conectar con la obra de llegada de la depuradora.

Arqueta de mezcla y Floculación.

• Tendrá 2 compartimentos, uno donde se verificará la mezcla del agua con los reactivos empleados, y un 2º donde mediante una agitación lenta se produce la floculación necesaria para que se realicen las siguientes fases de tratamiento.

Decantación

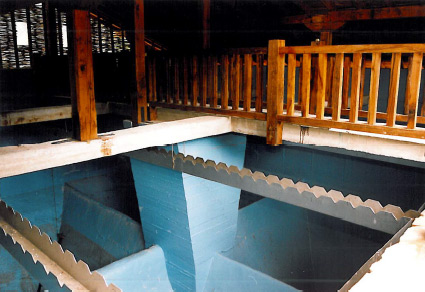

• Decantador tipo “Hopper Tank”, en hormigón armado, de flujo vertical en el que, a través de lechos de fangos formados previamente y con inyección de agua bruta, se verifica la clarificación. Al objeto de extraer al drenaje el exceso de fangos formados, se dispone de unas tuberías rematadas en sendas válvulas de membrana de accionamiento automático.
• Caudal de agua a tratar: 50 litros/seg
• Tubería entrada de fundición dúctil centrifugada y cementada: 250 mm.

Dosificación de Reactivos

• Coagulate, Neutralizante, Ayudante de coagulación
• Se efectuará mediante bomba dosificadora de caudal regulable.

Filtración

• Caudal nominal: 90 m3/h.
• Nº filtros: 4
• Dimensiones: 3 m largo x 3,5 ancho
• Tipo filtros: Rápidos, abiertos.
• Sistema de filtración: por gravedad.
• Regulación: a nivel constante.
• Sistema de regulación: aguas arriba.
• Lecho filtrante: Arena silícea
• Falso fondo: Sistema por toberas de polipropileno.
• Filtros: Todas las válvulas del filtro serán del tipo de mariposa, con servomotor neumático, todo-nada.
• Lavado de los filtros: Fase de agitación (aire); fase arrastre y aclarado (agua).
• Conducciones: Agua filtrada: 150 mm; agua de lavado: 250 mm; aire de lavado: 150 mm; vaciado: 50 mm.
• Cada unidad filtrante, componente de la instalación de filtros, está constituida por una cuba de hormigón armado provista de un falso fondo sobre el que van dispuestas las toberas de recogida de agua filtrada y distribución de aire y agua de lavado; sobre dicho fondo va depositada la arena filtrante con un espesor de 0,95 m.

Esterilización

• Se incluyen los equipos necesarios para realizar la esterilización del agua mediante cloro (pre cloración y pos cloración). 2 dosificadores para cada esterilización.

Depósito regulador.

• 300 m3 de capacidad, con 2 compartimentos, uno junto a los filtros en que, mediante un rebosadero sumergido, se mantiene el volumen de agua necesaria para realizar el lavado de filtros. Dicho depósito va provisto de rebosadero de seguridad, con conexión de salida directamente en la arqueta general de drenaje, así como de válvula de vaciado.
