Obras del tunel del subfluvial y acondicionamiento de los pozos de ataque y llegada del colector de Santoña-Laredo (Cantabria)

Por categorías:

Cantabria

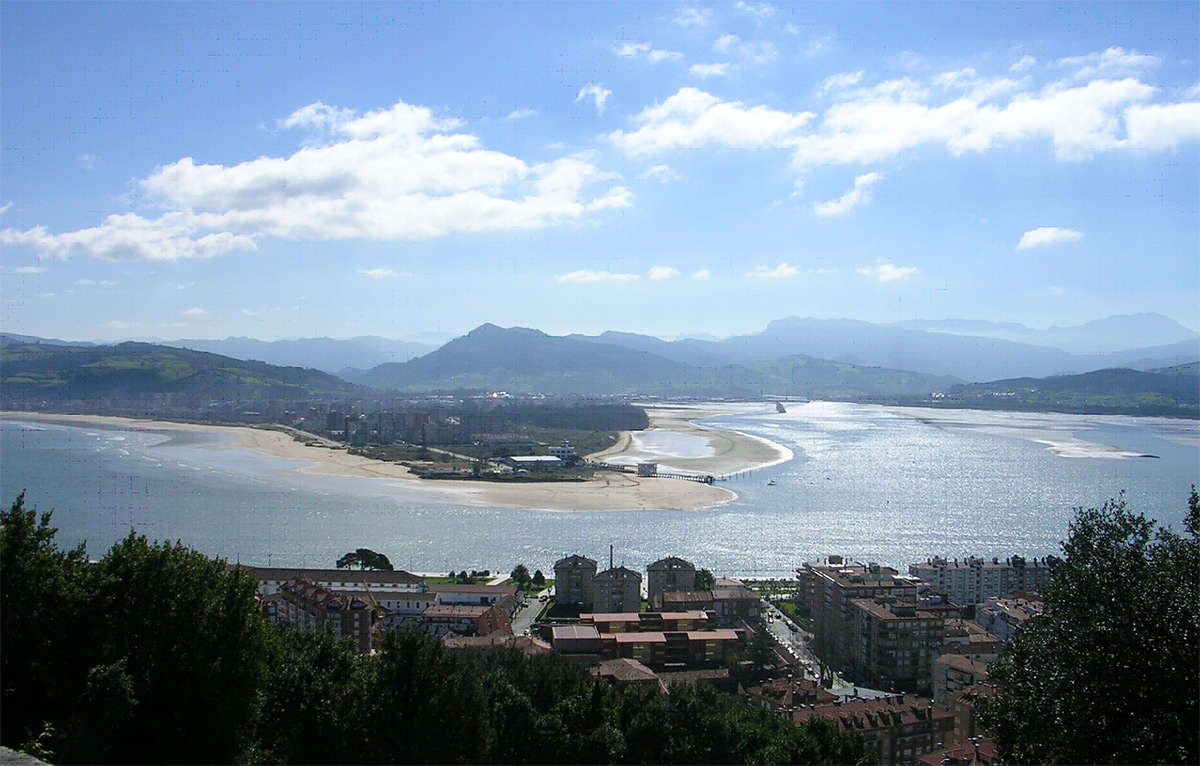

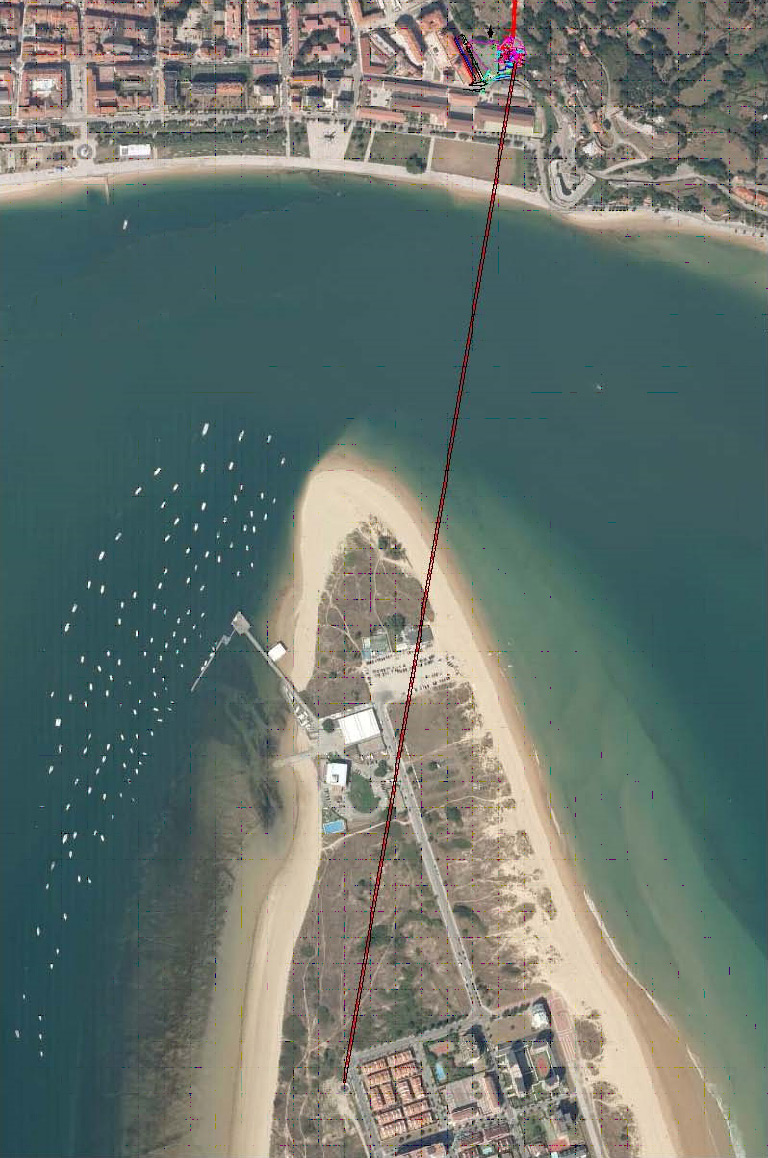

Con objeto de atravesar el Colector General Laredo-Santoña bajo la ría de Treto, realizamos una galería visitable de 1444 m de longitud y trazado recto en planta, que comunica la Obra de Entrada del Subfluvial (Laredo), en la que se realizará la carga del sifón del saneamiento, con la futura Estación de bombeo del subfluvial (Santoña), donde se producirá la rotura de carga.

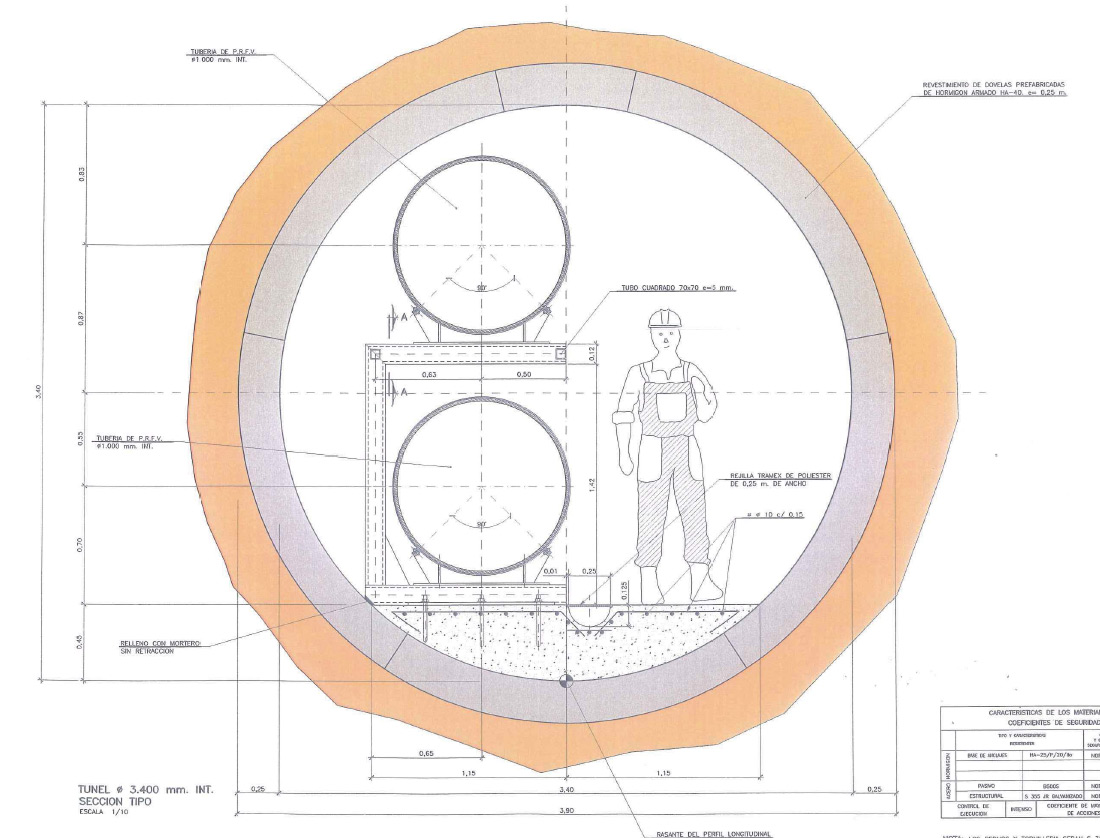

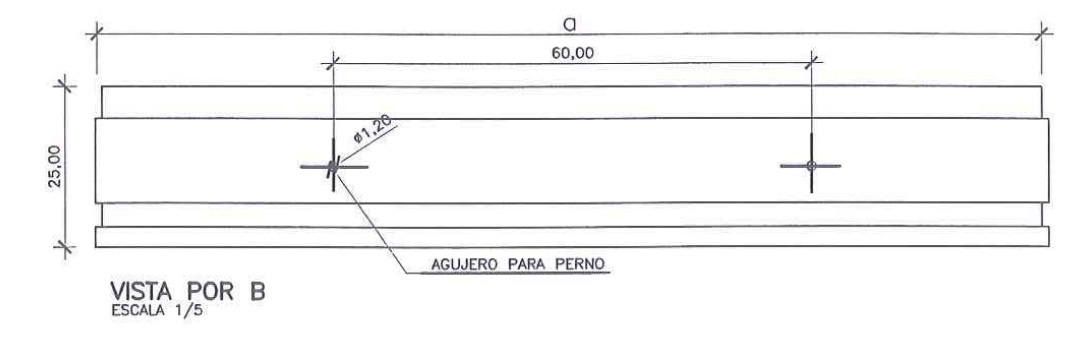

El diámetro interior de la misma es de 3,40 m, para alojar dos tuberías de PRFV de Ø 1000 mm que no son objeto del proyecto. El revestimiento es de dovelas de hormigón armado prefabricadas de 25 cm de espesor y 1,20 m de longitud. Cada anillo de dovelas está compuesto de 6 piezas heterogéneas.

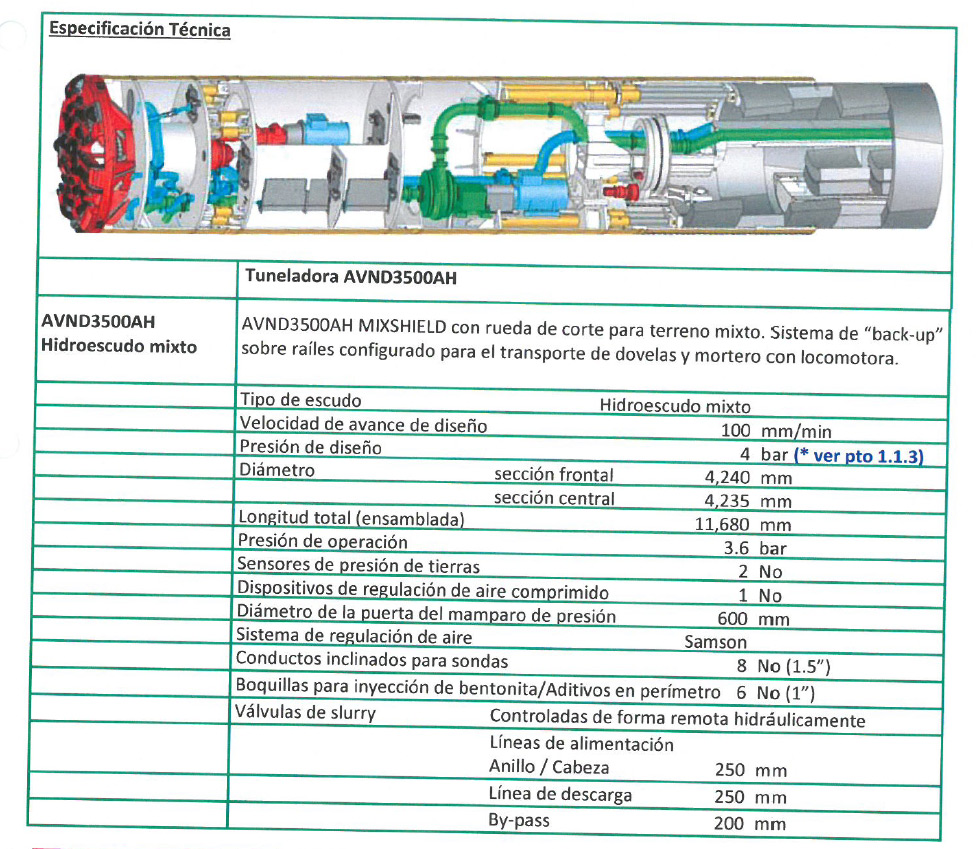

El túnel se realiza con un hidroescudo con cabeza de corte de 4235 mm.
El túnel desde la estación de bombeo tendrá una rampa del 0.12% en un primer tramo de 689 metros de longitud, a continuación discurre 90 metros mediante perfil ascendente en curva de 800 metros de radio y finalmente alcanza la obra de entrada con una rampa del 2,94 % en una longitud de 664 metros.
El ataque se realiza desde la Estación del Bombeo del Subfluvial (Santoña) a cota –38,00 m, de forma que el túnel se excavará en pendiente ascendente, favoreciendo el drenaje natural de las aguas de infiltración. En la Obra de entrada del Subfluvial ()Laredo) la rasante del túnel llega a cota –14.65 m.
